低压有源滤波装置

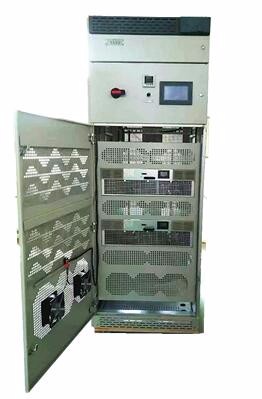

      AXE-APF型有源电力滤波器,是采用现代电力电子技术和基于高速DSP数字信号处理技术制成的新型电力滤波治理专用设备。它由指令电流运算电路和补偿电流发生电路两个主要部分组成。指令电流运算电路实时监视线路中的电流,并将模拟电流信号转换为数字信号,送入高速数字信号处理器(DSP)对信号进行处理,将谐波与基波分离,并以脉宽调制(PWM)信号形式向补偿电流发生电路送出驱动脉冲,驱动IGBT功率模块,生成与谐波电流幅值相等、极性相反的补偿电流并注入电网,对谐波电流进行补偿或抵消,主动消除电力谐波,从而实现对电力谐波的治理。大量非线性设备的应用,会在电力系统中造成较大的谐波污染,这种非线性负载就是谐波源,而谐波源中大部分都是迅速变化的,即谐波次数的多少,谐波含量的大少,都是随着负载或系统的变化而改变的,传统的无源滤波技术已难以满足动态变化的滤波要求。有源电力滤波器是最有效的滤波方法,基于高速的滤波补偿技术,消除各种形式的谐波,可应用于在各种谐波污染的工矿,尤其适用于快速变化的负载。
