主要特点
补偿功能：装置采集计算线路或配电设备的电流、电压、有功、无功以及功率因数等数据，应用区域控制原理，控制投切电力电容器，实现无功功率自动补偿，并使电网功率因数调节至最优状态。
集中和就地控制功能：装置支持无功功率的集中补偿和分散大容量负荷（如泵机）的就地补偿，用户可以根据负荷的分散与集中程度，灵活地在系统中配置集中补偿设备和就地单机补偿设备。
滤波功能：在用户负荷有谐波的情况下，可有针对性地投切滤波器支路，能够滤除谐波对用户的干扰，消除对普通电容的谐波放大，杜绝谐振，并补偿无功功率。
统计功能：方便地获知基于时钟的有关补偿统计数据，评估补偿效果，优化补偿设置。
保护功能：装置具备过压、欠压、过流、速断、不平衡、零序等完整的微机保护功能，为装置可靠运行提供的有力的保证。
通讯功能：装置所选择的控制装置配置标准通讯协议，支持基于232或485通讯口的互联。
适用场合

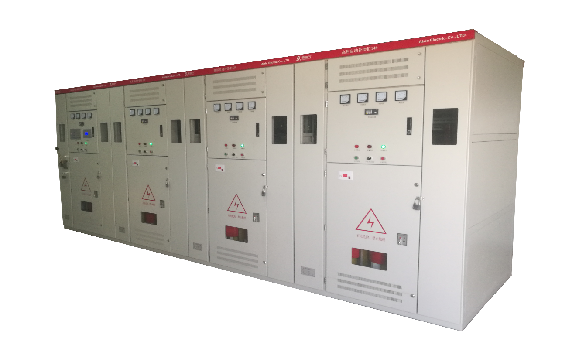

AXETBB一10高压无功补偿装置（以下简称装置）是三河爱信电气有限公司根据配电网输送电能的技术要求，结合多年研制生产电力自动化设备的实践经验，开发的新型高压无功补偿装置。装置为高压电力用户专门设计，能够有效补偿无功功率，提高电能质量，降低损耗，是不可缺少的节能设备。装置支持3一10KV变电站端的集中补偿和高压电机的就地随机补偿。
装置组成及工作原理
AXETBB-12系列高压无功自动补偿装置（谐波抑制型）主要由高压并联电容器、交流真空接触器、电抗器、控制单元、电流互感器、电压互感器、避雷器、跌落熔断器、金属箱体等九部分组成。控制器根据采集到电网的实时数据进行判断，合理的发出控制指令给真空接触器，完成电容器的投切。电容回路串联一定比例的电抗器，可有效的减小电容器投入时的合闸涌流，增加了设备的使用寿命，同时可抑制对线路谐波电流的放大，减少对电网的谐波污染；跌落熔断器对整套装置进行短路保护，若装置发生短路故障，跌落熔断器立即熔断，防止短路故障对装置和线路造成危害。成套装置结构布局合理，具有体积小、重量轻、安装维护方便、自动化程度高等优点。
投切原理
对同容量电容，按无功容量决定投切，按动作次数的多少选取电容实行均衡投切；
对不同容量电容，按无功量大小自动选择匹配电容逐个投入和切除并兼顾动作次数，不会出现投切振荡；
对既有不同容量电容，又有等容量电容情况，可先按无功量大小自动选择匹配电容容量，再根据动作次数对等容电容实行均衡投切。可以实现电容组合投切，以最少的电容组数实现最佳的电容控制。例如三组电容可产生七种电容量。控制更精确，无功补偿一次到位，减少成套装置的成本和空间；
对电容容量比值关系无限制。可以按照任意指定次序对等容或不等容电容进行投切；
可任意撤出停运的电容而不影响控制。
