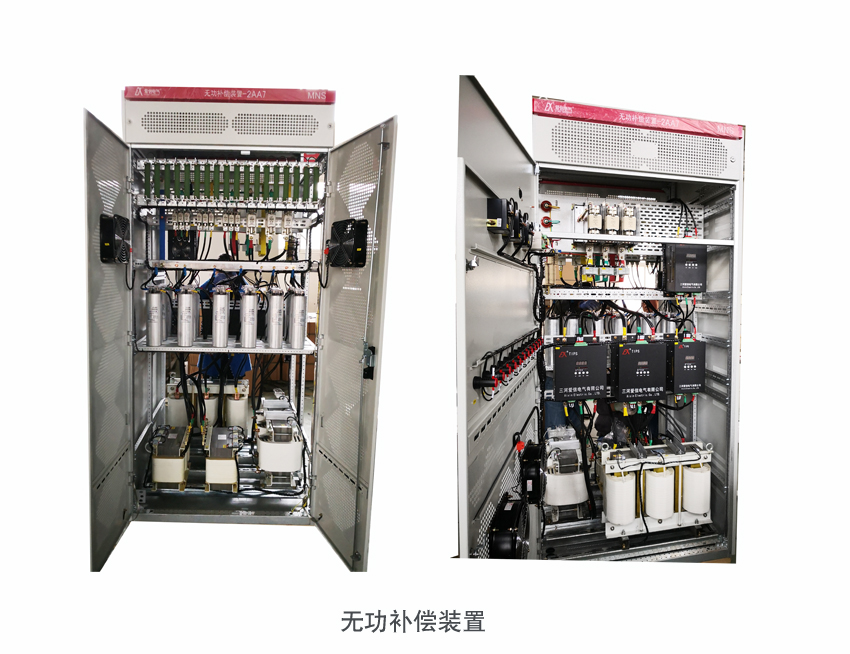

无功补偿装置

无功补偿装置

无功补偿，全称无功功率补偿，是一种在电力供电系统中起提高电网的功率因数的作用，降低供电变压器及输送线路的损耗，提高供电效率，改善供电环境的技术。所以无功功率补偿装置在电力供电系统中处在一个不可缺少的非常重要的位置。合理的选择补偿装置，可以做到最大限度的减少电网的损耗，使电网质量提高。反之，如选择或使用不当，可能造成供电系统，电压波动，谐波增大等诸多因素。详细介绍了无功补偿的基本原理、意义、投切方式、线路、控制器、高低压装置、补偿方式、存在的问题等。

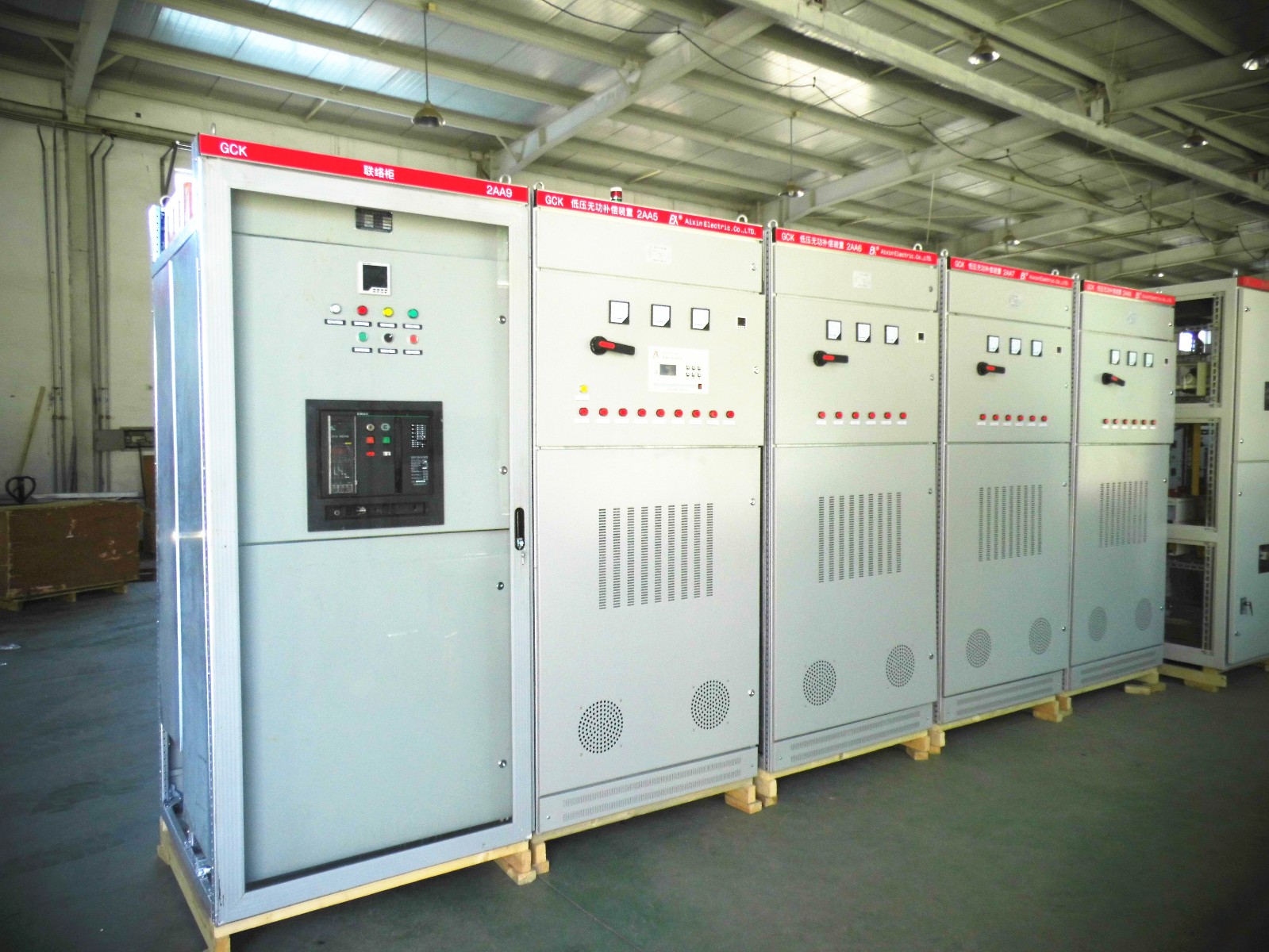

低压装置

适用于交流50 Hz、额定电压在660 V以下，负载功率变化较大，对电压波动和功率因数有较高要求的电力、汽车、石油、化工、冶金、铁路、港口、煤矿、油田等行业。

基本技术参数及工作环境：

环境温度：-25oC~+40oC(户外型)；-5oC~+40oC (户内型)，最大日平均温度30oC

海拔高度：1000 m

相对湿度：< 85% (+25oC)

最大降雨：50 mm/10 min

安装环境：周围介质无爆炸及易燃危险、无足以损坏绝缘及腐蚀金属的气体、无导电尘埃。无剧烈震动和颠簸，安装倾斜度<5%。

技术指标：额定电压：220 V、380 V(50 Hz)

判断依据：无功功率、电压

响应时间：< 20 ms

补偿容量：90 kvar~900 kvar

允许误差：0~10%

变电站，可在I段和II段母线上任意配置1~4组电容器，适应变电站的各种运行方式。

基本技术参数及工作环境：

正常工作温度：-15~+50oC，相对湿度<85%，海拔高度：2000 m

技术指标：额定电压：6 kV~10 kV

交流电压取样：100 V (PT二次线电压)

交流电流取样：0~5 A(若 PT 取 10 kV 侧二次 A、C 线电压时，CT 应取 B 相电流)

电压整定值：6~6.6 kV 10~11 kV 可调

电流互感器变比：200~5000 /5 A 可调

动作间隔时间；1~60 min可调

动作需系统稳定时间：2~10 min可调

功率因数整定：0.8~0.99 可调

技术特征：电压优先：按电压质量要求自动投切电容器，使母线电压始终处于规定范围。
