电弧光保护装置

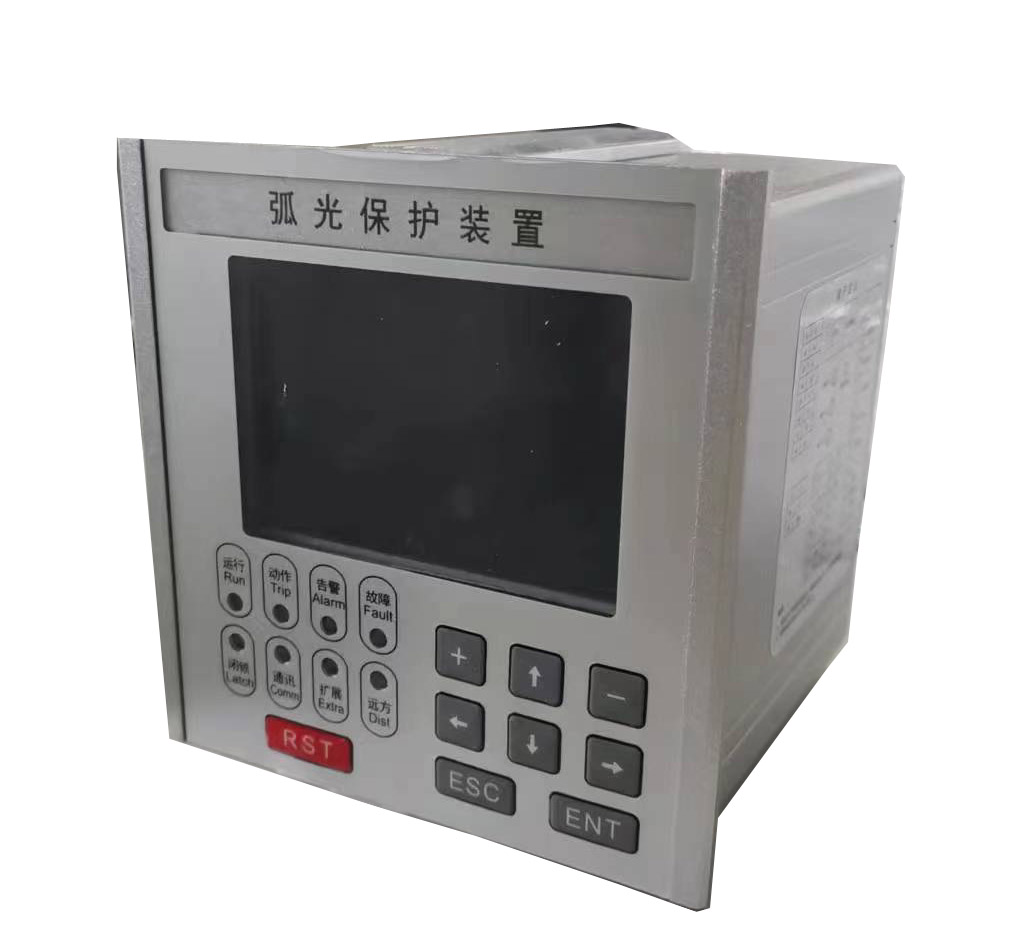

弧光保护装置

主要特点

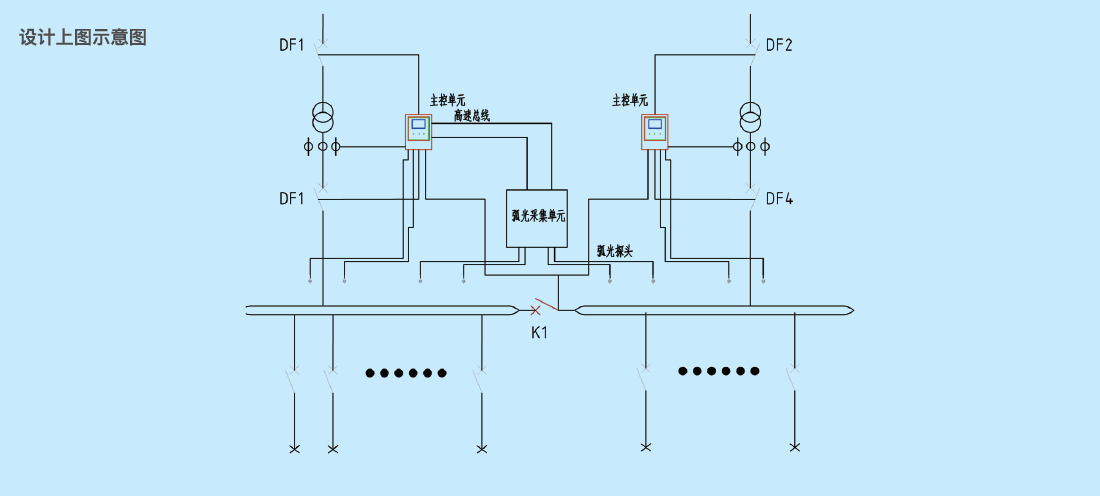

电弧光保护装置主要由主控单元(含弧光采集单元)和弧光传感器组成,为了适应现场的应用需求,分为了母线型弧光保护系统和馈线型弧光保护系统。

主控单元是弧光保护系统的核心。它检测分析故障信号、接收分析采集单元的弧光故障信号,并对两种信号进行综合分析判断。

弧光扩展采集单元与主控单元配合使用,是弧光保护系统的重要组成部分,主要用于采集故障弧光,并将判断后的结果通过高速总线传递给主控单元。

弧光传感器中的探头安装在柜内各间隔中,可实现由简单到复杂、有选择性的保护。弧光探头作为光感应元件,在发生弧光故障时检测突然增加的光强。主流应用分为光纤式弧光传感器和电缆式弧光传感器两种。

适用场合


在中、低压母线短路故障中,重点设备和人员伤害主要由电弧光引起,然而我国的大多数中低压母线没有设置快速母线保护,而只是采用了简单的消弧装置和变压器后备保护。电弧光保护装置提供此保护。

运行环境


允许偏差

三相电压   同步变化不大于±20%失真度<5%,

波形     正弦波

频率     50Hz±5%

环境温度   -20℃~+50℃

相对湿度   20℃时,不超过90%

海拔高度   ≤4000m

环境     无导电粉尘,可承受的最大污染度:2级



产品型号及说明


AX①HGD②-6000③

说明:

[1]企业代码

[2]产品系列

[3]6000(主控单元)6300(弧光扩展采集单元)
